フランジ面引き寄せ 作業のアイデア製品

  • CLASS
    フランジアライメント FLANGE ALIGNMENT
  • POWER
    油圧 HYDRALUIC
  • PRODUCT BY
    equalizer

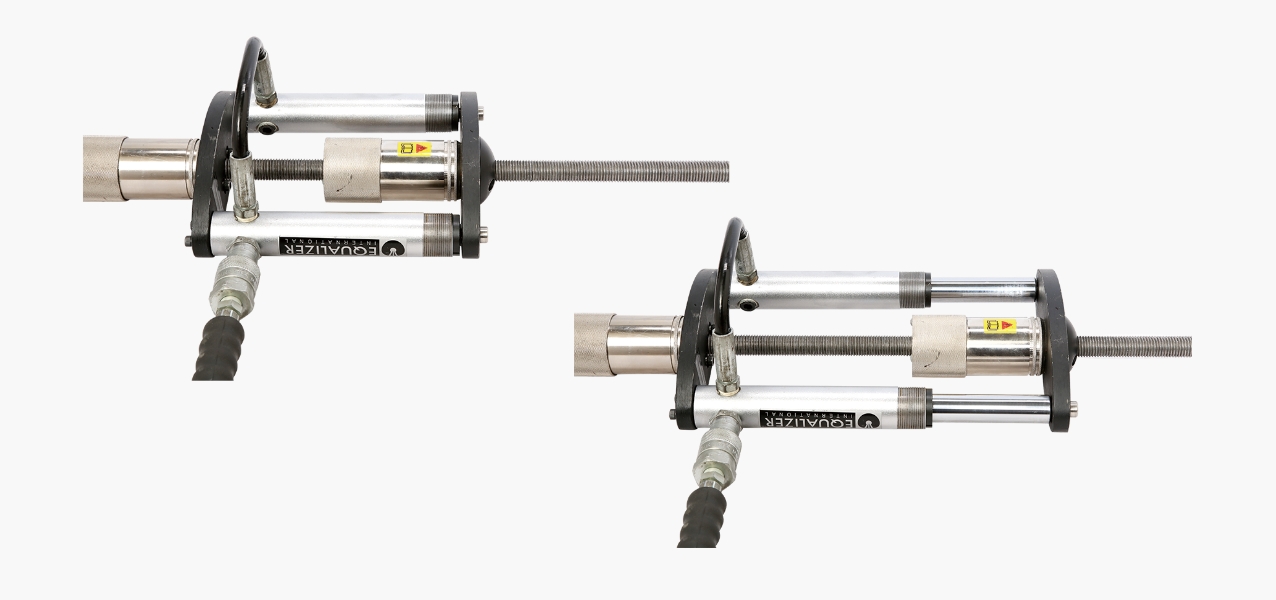

フランジを閉じるツール

1台あたり10トンの引き寄せ効果を発揮。基本は2台以上で使用します。

伸縮を繰り返すシリンダ

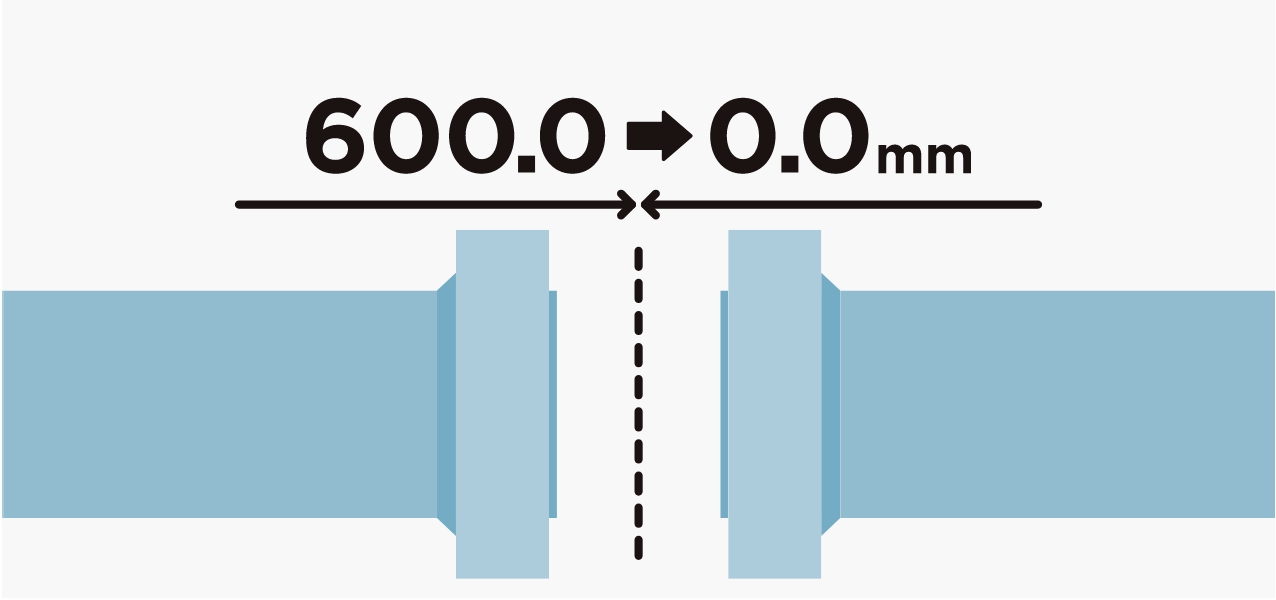

600mmから0mmまで、しゃくとり虫のような動きを繰り返しフランジを引き寄せます。

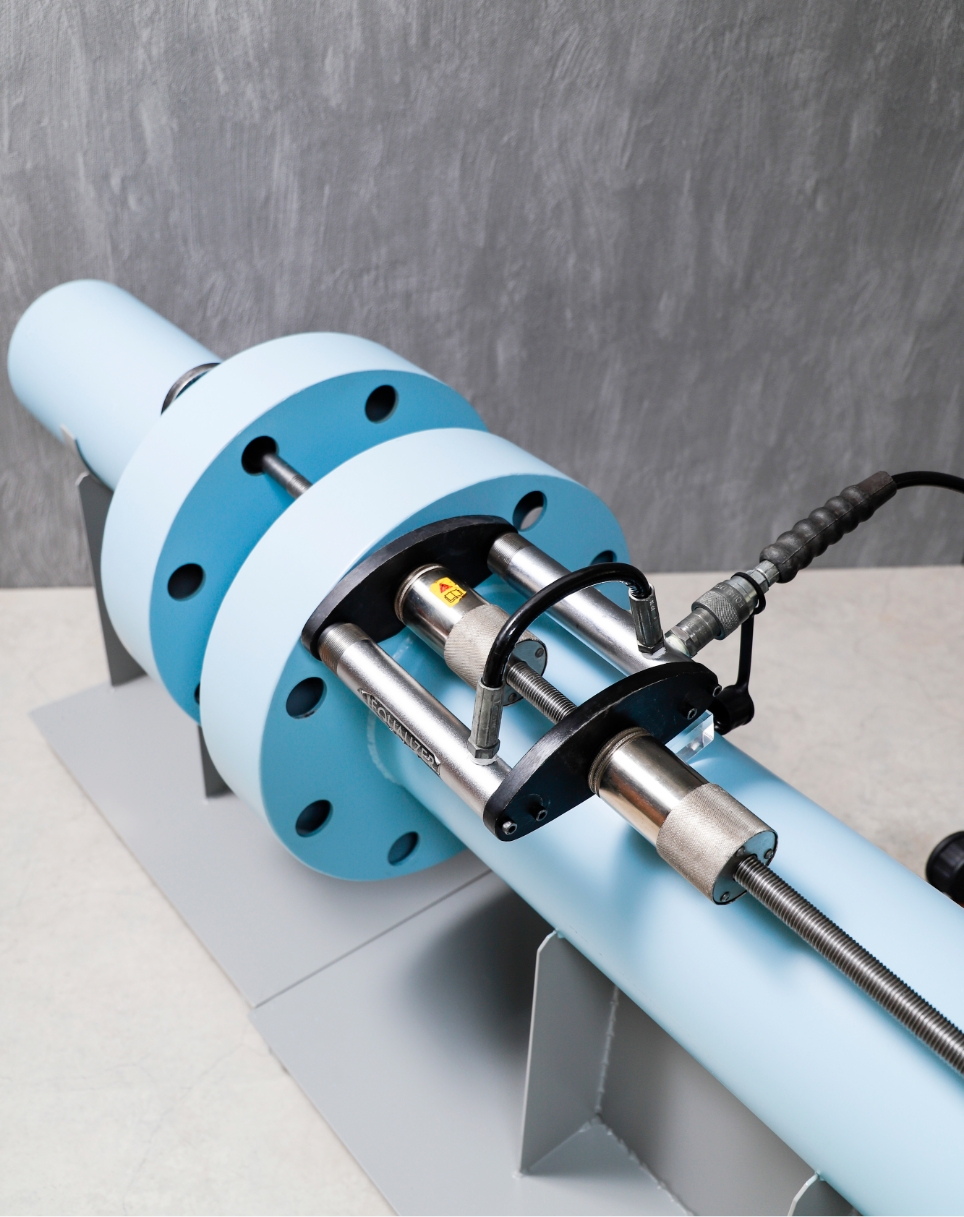

ボルトを使わずフランジを閉じるツール操作の流れ

  • 番号の順にツールとポンプをセット
  • 圧をかけるとシリンダが伸びフランジを押す
  • 圧を抜くと本体がシリンダ側に戻る
  • スライドロックコレットが
    ツール最大の特徴
    ロッドの中央に2つセットされているコレットは一方向にしかロッドを通さない仕組みで、 一度進んだ本体はロックされて力はフランジを押すことにのみ働きます。また海中でも使用可能です。

  • フランジが閉じるまで
    2.3の作業を繰り返す
    基本的には2台以上で同時に駆動させ、平行にフランジが閉じるように注意します。

現場密着だから分かる 作業員のホンネ

ボルトを締めながらフランジを閉じていく場合、フランジが大きければ大きいほど、段階的な作業が必要となり労力も倍々に増えていきます。FCシリーズはセッティングすれば一度に締付開始段階までフランジを閉じられるため、大きなフランジに効果抜群です。

使い方・導入事例を動画でご紹介

フランジアライメント FC-10TEの使用方法がよく分かります。複数台を同時に駆動することで、さらに安定感とパワーが増し安全な作業を行う事ができます。標準付属品のポンプも2口の物です。

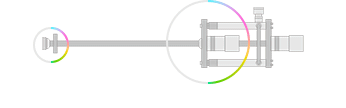

サイズ・スペック

FC-10TE

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

スペック

SPEC

FC-10TE
油圧(ポンプ別置) 引っ張り力 本体重量(kg) 適合ボルト穴径(mm)
(tonf) (kN)
動力 10.0 100 11.0 22〜

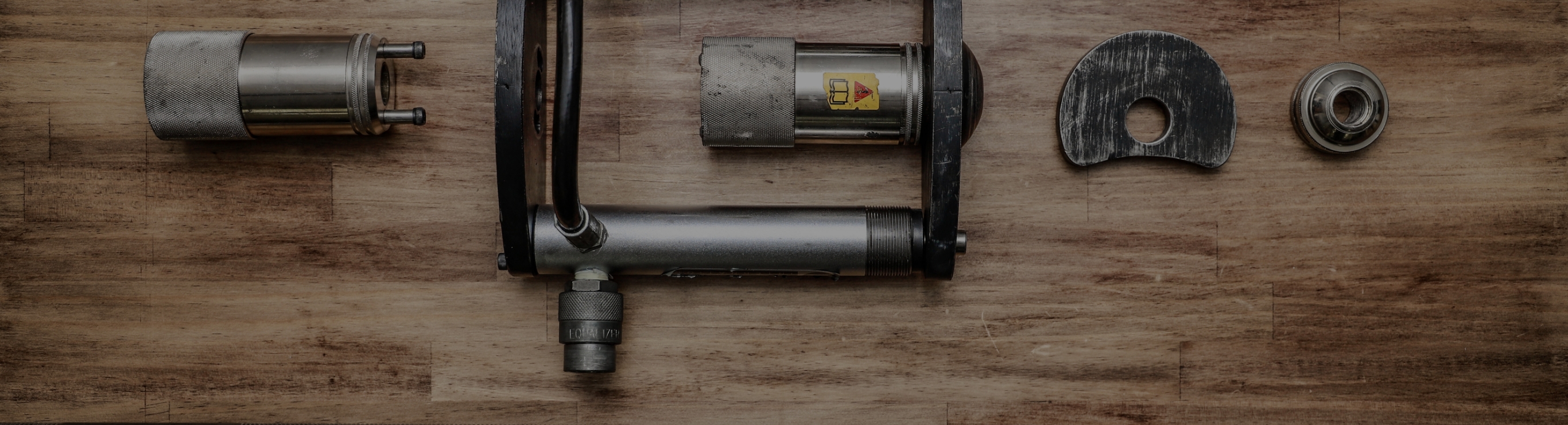

OPTION ◎付属

FC-10TE
専用レンチ -
ステップブロック -
セーフティブロック -
コレット -
ノギス -

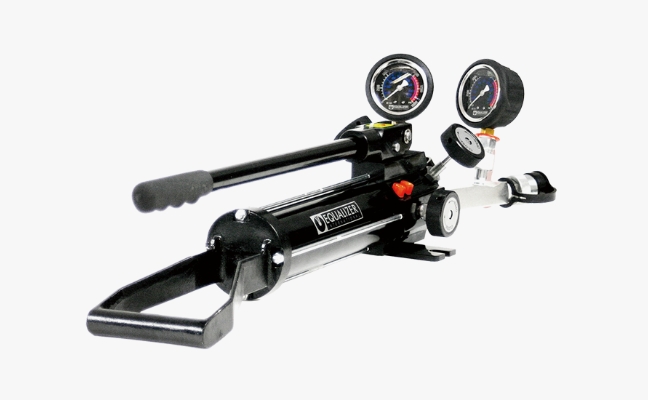

専用ハンドポンプ&ホース
専用ケース
