ボルト穴を使った 革命的フランジオープン

  • CLASS

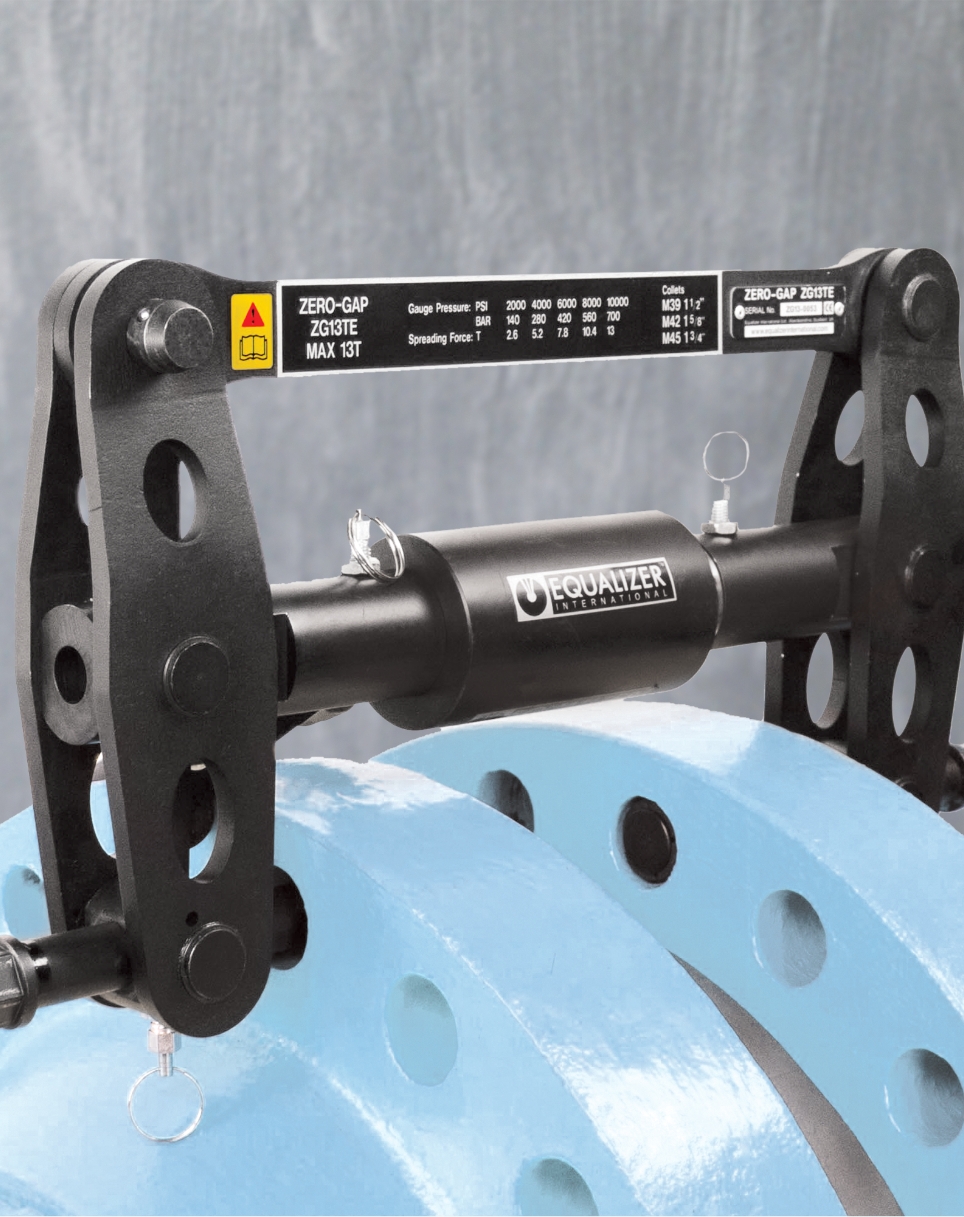

    フランジスプレッダー FLANGE SPREADER
  • POWER
    油圧 or 機械 HYDRAULIC / MACHINE
  • PRODUCT BY
    equalizer
フランジの隙間を広げるツール

チェーンブロックなどの大掛かりな補助無しで、隙間がゼロでもフランジを広げられます。

全7種類のラインナップ
機械タイプ(レンチ入力)
  • SG-4TM
  • SG-6TM
  • SG-11TM
油圧タイプ(ポンプ別置)
  • SG-13TE
  • SG-15TE
  • SG-18 & 25TE

面間の隙間がゼロのフランジをオープンするツール操作の流れ(油圧タイプ SGー13TE)

  • ボルト穴にツールをセット
  • ナットを回しコレットをボルト穴に固定
  • 油圧ピストン・ポンプを装着
  • 圧を加えてフランジオープン

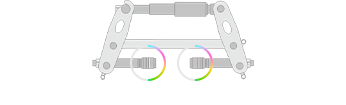

  • 特許取得の「エキスパンドコレットテクノロジー」 ボルト穴の中でコレットを拡げ固定させるので、フランジの隙間は不要です。

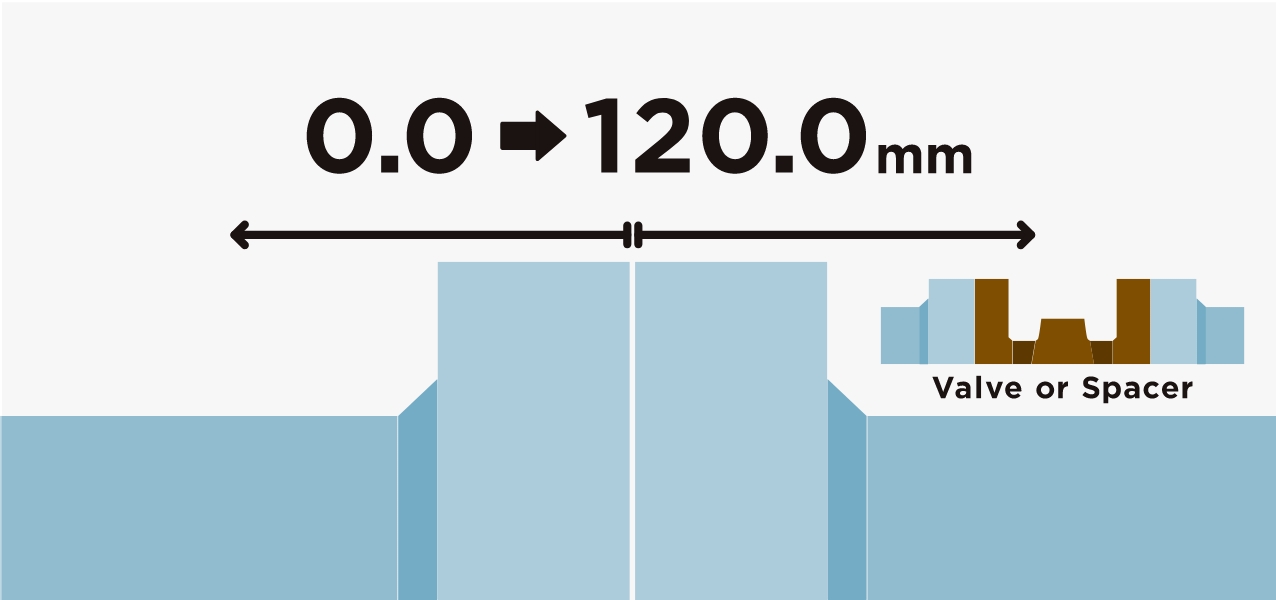

  • 通常120mm、最大220mmまで拡幅可能 オプションのショートコレットホルダー使用でより大きく拡幅できます。

現場密着だから分かる 作業員のホンネ

ボルト穴を利用してフランジをオープンするので元々の隙間がゼロだったり、仕切り板があってもそのまま使えます。同じフランジスプレッダーである「SWシリーズ」より限定された状況下で力を発揮するシリーズです。

使い方・導入事例を動画でご紹介

フランジスプレッダー EQUALIZER SGシリーズの使用方法がよく分かります。全く隙間のないフランジでもこの方法なら、チェーンブロックで引っ張るなど大掛かりな作業を行わず、安全に広げる事ができます。

サイズ・スペック

SG-4TM

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SG-6TM

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SG-11TM

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SG-13TE

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SG-15TE

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SG-18TM

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SG-25TE

SIDE
SIDE SIZE
FRONT
FRONT SIZE
TRANS
TRANS SIZE

SPEC

SG-4TM
SG-6TM
SG-11TM
SG-13TE
SG-15TE
SG-18TE
SG-25TE
動力 最大拡幅加重 コレットサイズ 本体重量(kg) 適合ボルト穴径(mm) 最大拡幅(mm)
(tonf) (kN)
機械(レンチ入力) 3.7 37 M16,20 4.5 17.5〜23 75
機械(レンチ入力) 6.0 60 M24,27 7.5 24〜30 80
機械(レンチ入力) 11.0 110 M30,33,36 10.5 30〜39 90
油圧(ポンプ別置) 13.0 130 M39,42,45 21.5 38〜49 115
油圧(ポンプ別置) 15.0 150 M48,52,56 26.0 47.5〜62 100
油圧(ポンプ別置) 18.0 180 M60,64,70 14.0 59.5〜75 100
油圧(ポンプ別置) 25.0 250 M70〜100 21.0 75〜107 120

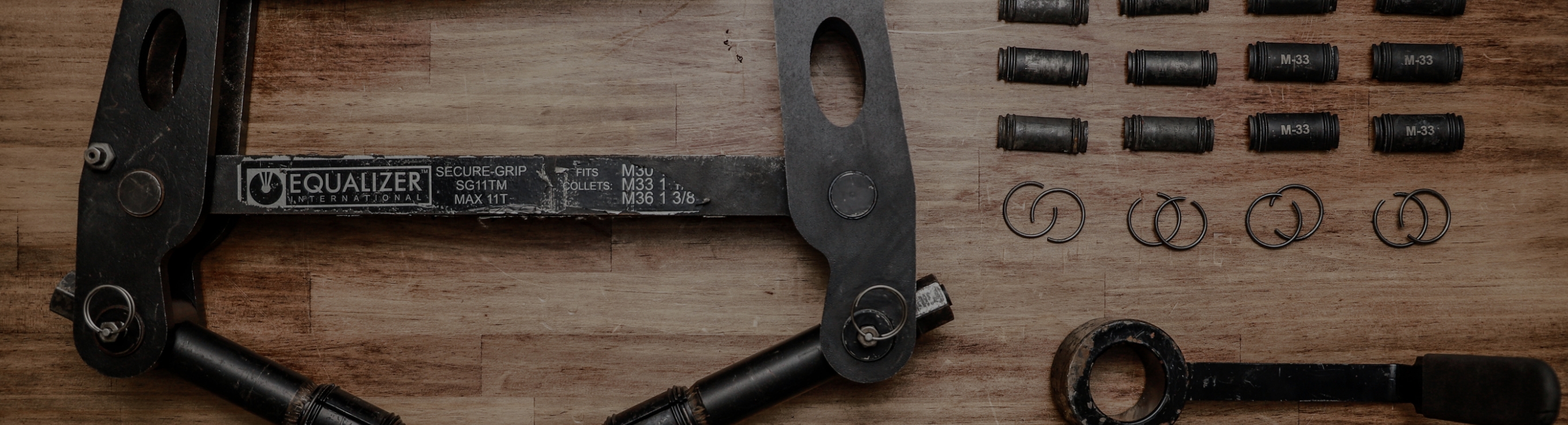

OPTION ◎付属

SG-4TM SG-6TM SG-11TM SG-13TE SG-15TE SG-18TE SG-25TE
専用レンチ - - - -
ステップブロック - - - - - - -
セーフティブロック
コレット 別売 別売
ノギス
専用ハンドポンプ&ホース - - -
専用ケース
