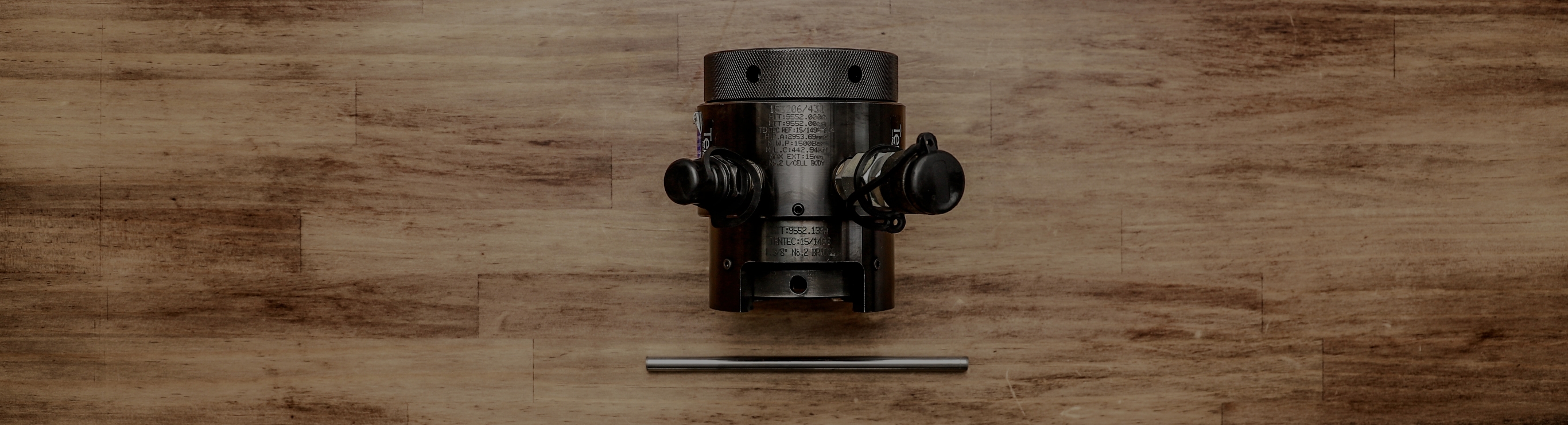

- ボルトテンショナーとは
-
高圧油圧でボルトをスプリングのようにひっぱり上げ、その間にナットを回し締付ける工具です。

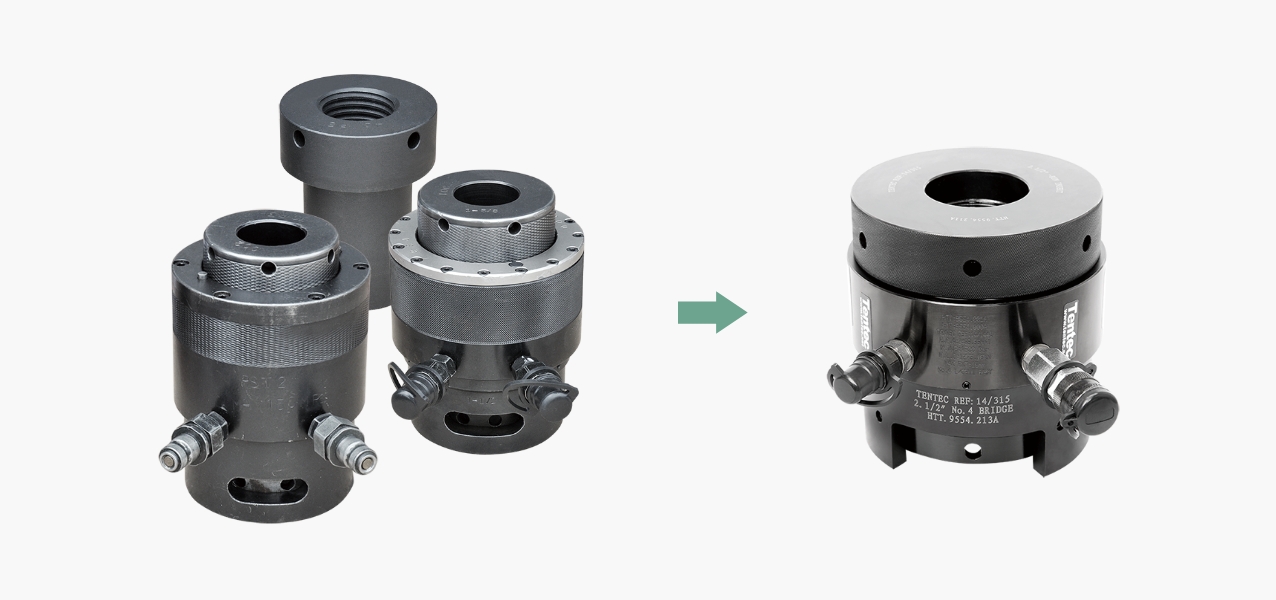

- ６種のロードセルでM２０〜１００に対応
-
全６種類のロードセルにさまざまなプラーバーとブリッジを組み合わせ、多様なサイズに対応します。

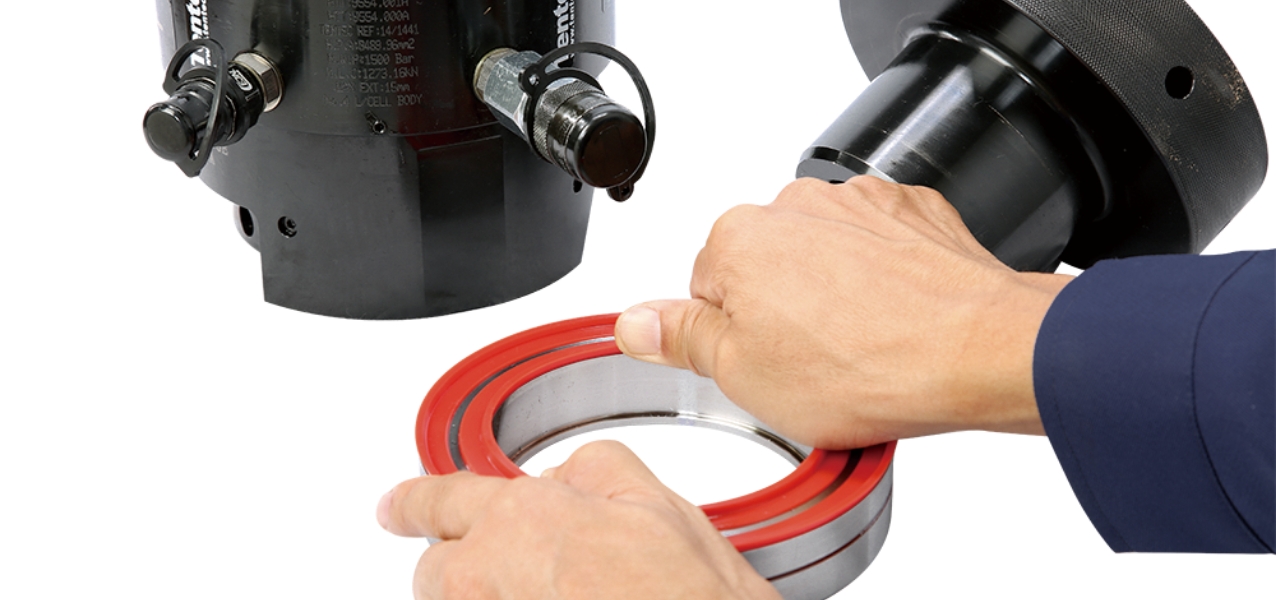

- セルフメンテナンスが可能
-
シール交換をはじめとした簡単なメンンテナンスが自分で行えるシンプルな構造です。
摩擦・ねじれの影響を受けない 理想的な高精度締付を実現
-
- CLASS
- ボルトテンショナー BOLT TENSIONER
-
- POWER
- 油圧 HYDRAULIC
-
- TYPE
- セパレート SEPARATE
-
- PRODUCT BY
-

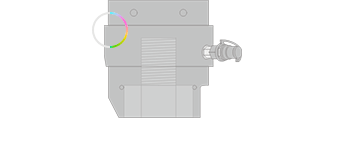

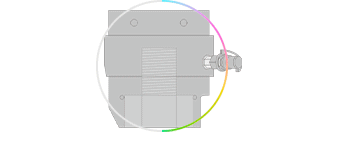

よく分かるボルトテンショナーの仕組み
- ブリッジとロードセルをセット
- プラーバーをボルトにねじ込む
- ホースをセットし、油圧をかけてボルトを引っ張る
- ナット回転ディスクをトミーバーで回して締付完了！

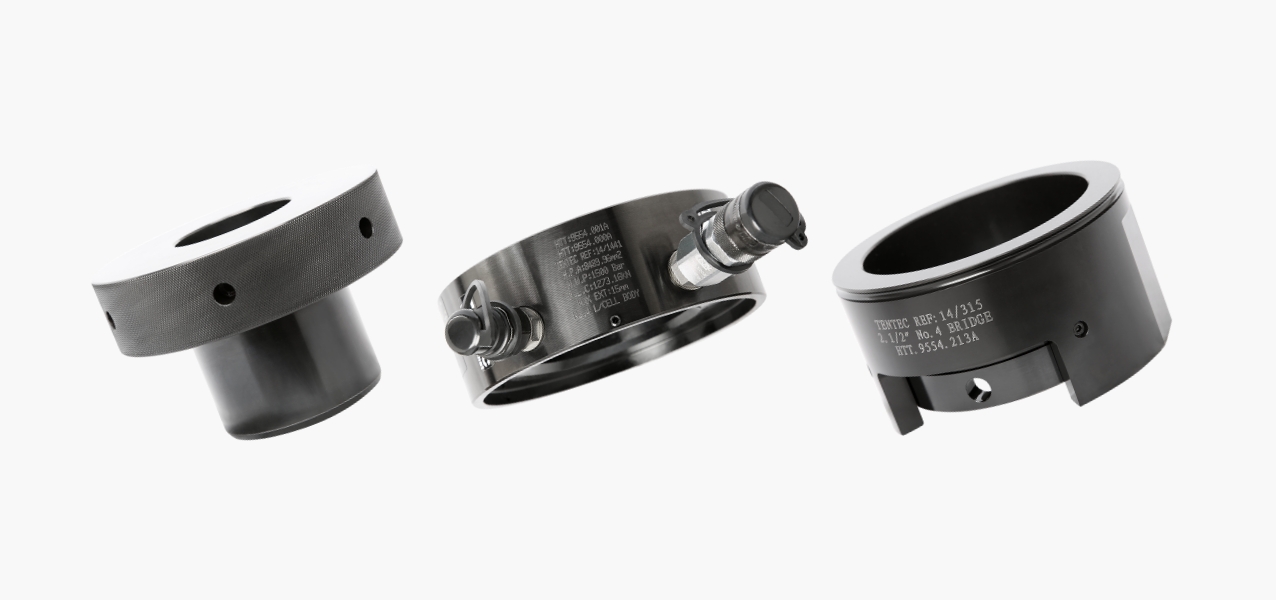

REGION
- Aプラーバー
- Bロードセル
- Cブリッジ
- Dナット回転ディスク
[ 複数台接続イメージ ]
本数の多い締付に油圧トルクレンチを使用している状況からの切替が非常に好評です。特にテンション締付は複数台同時駆動により、かじりがなく高精度な特性を最大限に活かす事ができるのでオススメです。
サイズ・スペック
SIZE
SIDE
FRONT
SPEC
| CTST-1 |
|---|
| CTST-2 |
| CTST-3 |
| CTST-4 |
| CTST-5 |
| CTST-6 |
| 対応ボルトサイズ | 最大発生荷重 | 受圧面積 | 最大ストローク（mm） | 最小ボルトピッチ（mm） | L1（mm） | L2（mm） | H1（mm） | H2（mm） | A（mm） | B（mm） | 総重量（kg） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm） | （in） | （kN） | （tonf） | （in²） | （mm²） | |||||||||
| M20 × 2.5 M22 × 2.5 M24 × 3 M27 × 3 |
3/4-10UNC 7/8-9UNC 1-8UN 1-1/8-8UN |
227.81 | 22.68 | 2.354 | 1518.76 | 10 | 49.5 53 58.5 63.5 |
62 63 69 74 |
73.50 | 45 | 71.0 71.0 78.0 79.0 |
67.00 64.00 69.00 66.00 |
21.0 24.0 24.0 24.0 |
2.0 1.9 1.9 1.9 |
| M27 × 3 M30 × 3.5 M33 × 3.5 M36 × 4 M39 × 4 |
1-1/8-8UN - 1-1/4-8UN 1-3/8-8UN 1-1/2-8UN |
443.00 | 44.46 | 4.578 | 2953.69 | 15 | 67.5 69 72 78 80 |
82 85 85 91 90 |
102 | 54 | 92.0 93.0 95.0 98.0 100.0 |
85.50 85.00 84.00 84.00 82.00 |
27.0 32.0 31.0 34.0 36.5 |
4.8 4.9 4.6 4.6 4.7 |
| M27 × 3 M30 × 3.5 M33 × 3.5 M36 × 4 M39 × 4 |
1-1/2-8UN 1-5/8-8UN 1-3/4-8UN 1-7/8-8UN 2-8UN |
810.85 | 81.38 | 8.379 | 5405.70 | 15 | 83.5 92.5 98 101 106 |
97 110 115 116 120 |
133 | 56 | 109.0 107.0 116.0 116.0 117.0 |
98.00 93.00 98.50 95.00 93.50 |
36.5 37.5 40.5 42.5 50.0 |
9.5 9.0 9.3 9.0 8.6 |
| M48 × 5 M52 × 5 M56 × 5.5 M60 × 5.5 M64 × 6 |
1-7/8-8UN 2-8UN 2-1/4-8UN - 2-1/2-8UN |
1273.16 | 127.78 | 13.159 | 8489.96 | 15 | 83.5 92.5 98 101 106 |
130 124 134 150 147 |
163 | 57 | 118.0 117.0 123.0 145.5 130.0 |
106.00 102.50 103.00 121.50 102.50 |
43.5 46.0 55.0 54.0 58.0 |
16.1 15.17 15.8 18.3 15.1 |
| M64 × 6 M68 × 6 M72 × 6 M76 × 6 |
2-1/2-8UN - 2-3/4-8UN 3-8UN |
1828.99 | 183.56 | 19.905 | 12196.45 | 15 | 130.5 138 143 153 |
147 160 161 170 |
193 | 60 | 133.0 141.0 147.0 146.0 |
107.50 111.00 115.00 108.00 |
64.0 80.0 72.0 77.0 |
22.7 23.6 24.7 22.2 |
| M76 × 6 M80 × 6 M85 × 6 M90 × 6 M95 × 6 M100 × 6 |
3-8UN - 3-1/4-8UN 3-1/2-8UN 3-3/4-8UN 4-8UN |
2643.43 | 265.30 | 27.323 | 17627.48 | 15 | 153 155.5 165.5 174.5 189.5 200 |
170 178 182 191 210 220 |
233 | 64 | 153.0 154.0 154.0 160.0 168.0 174.0 |
120.00 117.00 114.00 114.00 116.00 116.00 |
77.0 78.0 78.0 86.0 99.0 105.0 |
38.5 38.3 38.1 37.0 37.0 36.4 |
